Hive作为构建在Hadoop之上的数据仓库工具，以其类SQL查询语言HiveQL和强大的大数据处理能力，成为数据工程师和分析师的重要工具。通过直观的图表，我们可以快速理解Hive的核心概念。
第一张图：Hive的数据类型全景图
Hive支持丰富的数据类型，主要分为两大类：
- 原始数据类型：包括整数类型（TINYINT, SMALLINT, INT, BIGINT）、浮点类型（FLOAT, DOUBLE）、布尔类型（BOOLEAN）、字符串类型（STRING, VARCHAR, CHAR）以及时间戳类型（TIMESTAMP, DATE）。这些类型直接映射到Java中的数据类型，用于存储基本数据值。
- 复杂数据类型：这是Hive处理半结构化数据的关键，包括数组（ARRAY）、映射（MAP）和结构体（STRUCT）。例如，ARRAY可用于存储有序的同类型元素集合，MAP存储键值对，而STRUCT则允许将多个不同类型的字段组合成一个单元。这些复杂类型使得Hive能够灵活处理如JSON或XML等嵌套数据格式。

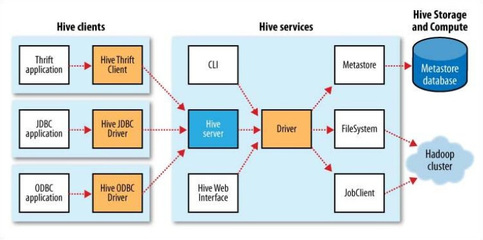

第二张图：Hive的架构图解析
Hive的架构体现了其作为“数据仓库基础设施”的角色，核心组件包括：
1. 用户接口：CLI（命令行界面）、JDBC/ODBC驱动以及Web GUI（如Hue），为用户提供多样化的访问方式。
2. 元数据存储：通常使用关系型数据库（如MySQL）存储表结构、分区信息等元数据，这是Hive能够以表形式组织HDFS数据的关键。
3. 驱动器：接收HiveQL查询，经过编译器生成执行计划，由优化器优化后，通过执行引擎转换为MapReduce、Tez或Spark作业。
4. 执行引擎：负责在Hadoop集群上调度和执行作业，默认使用MapReduce，但可配置为更高效的Tez或Spark。
5. Hadoop核心：数据实际存储在HDFS中，作业由YARN进行资源管理和调度。
架构图清晰地展示了查询从提交到结果返回的流程：用户通过接口提交HiveQL → 驱动器解析并访问元数据 → 生成优化后的执行计划 → 执行引擎调用计算框架 → 在HDFS上读取/写入数据 → 返回结果。
第三张图：数据处理与存储服务流程图
这张图展示了Hive如何整合数据处理和存储服务：
- 数据存储层：Hive本身不存储数据，而是将数据以表的形式组织在HDFS中，支持文本文件、SequenceFile、ORC、Parquet等多种存储格式。ORC和Parquet等列式存储格式因其高压缩比和查询性能而广泛应用。
- 数据处理流程：
- 数据加载：通过
LOAD DATA或INSERT语句将数据从HDFS或其他源导入Hive表。
- 数据转换：利用HiveQL进行过滤、聚合、连接等操作，这些操作被转换为分布式计算作业。
- 数据查询：支持即席查询和批处理，结果可写回HDFS或导出到外部系统。
- 服务集成：Hive可与HBase、Kafka等系统集成，实现实时数据接入或联合查询。通过分区和分桶机制优化数据存储，提升查询效率。例如，按日期分区可以快速定位特定时间范围的数据，而分桶则有助于数据采样和连接操作优化。
Hive通过其数据类型系统处理多样化数据，借助架构中的各组件协调工作，并依托Hadoop生态提供可靠的数据处理与存储服务。这三张图为我们勾勒出Hive的全貌：它不仅是查询工具，更是连接用户与海量数据之间的高效桥梁。对于大数据初学者，掌握这些核心图表是深入理解Hive工作原理和实践应用的重要第一步。
